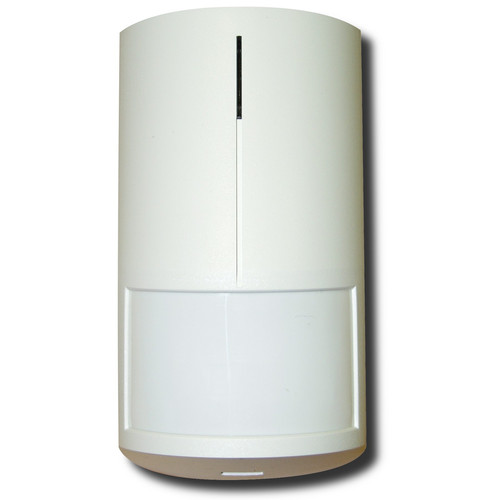

JABLOTRON JS-20 LARGO, vezetékes PIR mozgásérzékelő, 12m/120°

A JABLOTRON JS-20 LARGO PIR vezetékes mozgásérzékelő bármelyik vezetékes riasztó központba beköthető. Feladata az emberi test mozgásának érzékelése az épületek belső, védett terében. Az érzékelő beépített elektronikus jelfeldolgozó rendszert tartalmaz, mely biztosítja a kiváló érzékenységet és a téves riasztásokkal szembeni megbízható védelmet. Az elemző algoritmus hatékonysága kívánság szerint növelhető, amennyiben a JS-20 érzékelőt bonyolult működési környezetben kell telepíteni. Az érzékelő egyaránt telepíthető sarokba vagy sík falfelületre, gyári alap kiépítésben térlátó lencsét (12m/120°) tartalmaz, mely szükség esetén kicserélhető függöny, vagy kisállat védett karakterisztikájú lencsére. A JS-20 fő jellemzője a rádiófrekvenciás zavaró jelzések elleni kiemelkedően hatékony védettsége.



Az érzékelő érzékelési tartománya a cserélhető lencsék segítségével a telepítési hely sajátosságainak megfelelően módosítható. Az opcionális lencsék típusai: JS-7904 - folyosó, JS-7910 - kisállat védett, JS-7902 - függöny.

Standard térlátó lencse, gyárilag minden érzékelőt ilyen lencsével szerelten szállítunk. Az érzékelő érzékelési tartománya térlátó lencsével 120°/12m.





JS-7902 – Függöny karakterisztikájú lencse. Az érzékelő érzékelési tartománya függöny lencsével 12°/10m.





JS-7910 vízszintes függöny (kisállat védett) lencse, érzékelési tartománya 120°/7 m. A lefelé néző sávokat megszűntettük, hogy a padlón közlekedő, 40 cm-nél nem magasabb háziállatok, kutyák, macskák, rövidnyakú zsiráfok ne okozzanak téves riasztást. Javasoljuk a sétateszteket a kisállatokkal is megismételni, hogy a kívánt érzékelési tartomány határait ellenőrizhessük.







JS-7904 folyosó lencse. Az érzékelés tartomány ennek a lencsének a használata esetén 25 méter hosszú, de csak 3 méter széles. Javasoljuk, hogy a sétatesztet kiemelt gondossággal végezze el.









Példa több érzékelő bekötésére egy és két EOL ellenállással lezárt riasztási és szabotázs zónákba. (A GBS sorcsatlakozó feladata a vezetékezés megkönnyítése).



Példa több JS-20 érzékelő bekötésére dupla EOL ellenállással lezárt érzékelő körbe. (A GBS sorcsatlakozó feladata a vezetékezés megkönnyítése).



Példa több JS-20 érzékelő bekötésére egy EOL ellenállással lezárt érzékelő körbe. (A GBS sorcsatlakozó feladata a vezetékezés megkönnyítése).



Javasoljuk, hogy az érzékelő telepítését bízza a Jablotron Alarms a.s. helyi képviselője, az LDSZ Kft. által kioktatott és levizsgáztatott telepítőre.



Műszaki adatok

• Tápfeszültség:                                                                       12 V DC ± 25%
• Áramfelvétel (A LED kikapcsolt állapotában):                      max. 10 mA
• Maximális áramfelvétel (A LED bekapcsolt állapotában):    max. 35 mA
• Sorcsatlakozó mérete:                                                          max. 1 mm²
• Telepítési magasság:                                                            2.5 m a padlószint felett
• Érzékelési távolság:                                                              120°/12 m (térlátó lencsével)
• Bemelegedési idő:                                                                 kb. 1 perc
• Riasztási kimenet:                                                                 alaphelyzetben zárt, max. 60V/50 mA terhelhetőségű,
•                                                                                                belső ellenállása max.30 Ohm
• Szabotázs kimenet:                                                               alaphelyzetben zárt, max. 60V/50 mA terhelhetőségű,
•                                                                                                belső ellenállása max.16 Ohm
• Működési környezet:                                                             II. – általános beltéri, (EN 50131-1)
• Működési hőmérséklettartomány:                                         -10°C ~ +55 °C
• Biztonsági szint:                                                                    Grade 2, EN 50131-1

Jablotron. 5 év garancia.
