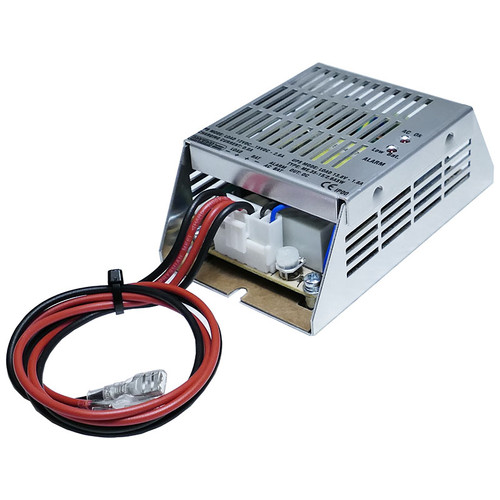

Tápegység, ME.35-15/2,6ASW, szünetmentes, 2.600mA, 12V-13.8V szabályozható, ipari kivitelű fémházas, akkumulátor töltő, kapcsolóüzemű stabilizált tápegység. Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg. Beépített akku védelem a mélykisütés ellen. LED -es állapot visszajelzés.
- Bemenet: 230V 50/60Hz ±10%.
- Kimenet: 12V-13.8V.
- Max.terhelhetőség: 2,6A.
- Töltő áram: 1A
- Kivitel: ipari kivitelű, rácsozott fémházban.
- LED -es állapot visszajelzés.
- A készülék akkutöltő és tápegység üzemmódban működtethető.
- Az üresjárási feszültség beállításával, mely a készülék belsejében lévő trimmer potméter szabályzásával történik. Ennek megfelelően választhatjuk ki a kellő üzemmódot.
- Ha az üresjárási feszültség 12,5V alatti, akkor tápegység, (mélykisülés védelem kikapcsol) míg ha 13V fölötti, akkor akkutöltő üzemmódot állítunk be.
- Érintésvédelmi osztály: I.
- Védettség: IP00.
- Megengedett max környezeti hőmérséklet: 50°C.
- A készülék telepítésénél a megfelelő szellőzésről gondoskodni kell!
-
Akkutöltő üzemmód:
- Csatlakoztassuk a BATT jelű kimenetet az akkumulátorra, míg a DC OUT jelűt a terhelésre.
- A kimenő feszültség mindkét csatlakozóponton 13,8V.
- Terhelő áram PS: 2,6 A
- Terhelő áram UPS: 1,6 A
- Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg.
- A DC OUT és az BATT kimeneteken az összterhelés max 6A lehet.
- Ügyeljünk a helyes polaritásra!
- A hálózati feszültséget az AC IN 230V 50/60Hz csatlakozóra kössük.
- Az akku töltése automatikus (I-U karakterisztika), semmilyen beavatkozást nem igényel.
- Hálózat kimaradás esetén az akkumulátor mélykisülését és tönkremenetelét a berendezés úgy akadályozza meg, hogy kb. 10,5V-ra csökkent akku feszültségnél lekapcsolja a terhelést.
Alkalmazási példa:12V-os DC kamerák tápellátása:
- A készülék belsejében található potméterrel a kimenő feszültséget 12V-ra állítjuk.
- Mindkét kimenetet használhatjuk a terhelés bekötésére DC OUT + BATT.
- Max terhelő áram 2,6A.
- A hálózati feszültséget az AC IN 230V 50/60Hz csatlakozóra kössük.
- Mélykisülési védelem kikapcsolt állapot.
MAKRAI. Magyar termék. 1 év garancia.
